產品描述
一：產品特點及用途
本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。
二：產品執行標準
Q/HL009-2004.
阻燃性能試驗執行GB12666-90規定
三：使用特性
1．交流額定電壓：U0/U 0.6/1KV
***高工作溫度： 105℃
***低環境溫度：固定敷設-40℃
2．電纜安裝敷設溫度應不低于-25℃。
3．電纜允許彎曲半徑：電纜***小為電纜外徑的12倍
四：基本型號及名稱
產品型號：YFFB（普通型）

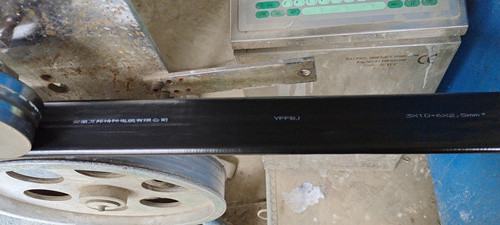

YFFBJ（加強型）
YFFBP8*1.5（屏蔽型）
YFFB-TH（三防型）
YVFRB 丁晴絕緣和護套電力軟扁電纜
YVFRPB 丁晴絕緣和護套銅編織屏蔽電力軟扁電纜
YVFB 丁晴絕緣和護套移動扁電纜
YVFPB 丁晴絕緣和護套銅編織屏蔽移動扁電纜
YVFP2B 丁晴絕緣和護套銅箔屏蔽移動扁電纜
ZR-YVFRPB 阻燃丁晴絕緣和護套銅編織屏蔽移動扁電纜電纜
ZR-YFFB 阻燃丁晴復合物絕緣和護套移動扁平軟電纜
ZR-YFFPB 阻燃丁晴復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFFB 丁晴復合物絕緣和護套移動扁平軟電纜
YFFBP 丁晴復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFFRB 丁晴復合物絕緣和護套移動扁平軟電纜
YFFRBP 丁晴復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFF 丁晴復合物絕緣和護套電纜
YFFP 丁晴復合物絕緣和護套銅絲屏蔽電纜
YVFRB 丁晴絕緣和護套電力軟扁電纜
YVFRPB 丁晴絕緣和護套銅編織屏蔽電力軟扁電纜
YVFB 丁晴絕緣和護套移動扁電纜
YVFPB 丁晴絕緣和護套銅編織屏蔽移動扁電纜
YVFP2B 丁晴絕緣和護套銅箔屏蔽移動扁電纜
ZR-YVFRPB 阻燃丁晴絕緣和護套銅編織屏蔽移動扁電纜電纜
五：代號名稱和含義
表2
代號 代號含義
YVF 丁晴電纜系列
P 銅編織屏蔽
R 多股絞合導體
B 扁電纜
六：主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
線芯*標稱截面(mm2) 導體結構
(根數*直徑)
(B/R)
mm 電纜***大外徑(mm) 參考重量(kg/km)
YVFR YVFRP YVFR YVFRP
1*2.5 51*0.25 4.0 - 72 -
1*4 82*0.25 6.0 - 95 -
1*6 123*0.25 7.0 - 130 -
1*10 204*0.25 9.5 - 190 -
1*16 323*0.25 11.0 - 255 -
1*25 513*0.25 12.0 - 365 -
1*35 722*0.25 13.5 - 475 -
1*50 1026*0.25 15.0 - 670 -
1*70 1406*0.25 17.0 - 830 -
1*95 486*0.50 19.0 - 1200 -
1*120 608*0.50 21.0 - 1360 -
1*150 760*0.50 23.0 - 1654 -
1*185 945*0.50 26.0 - 2050 -
2*2.5 51*0.25 10.5 11.5 159 205
2*4 82*0.25 12.5 13.5 230 290
2*6 123*0.25 14.0 15.2 276 336
2*10 204*0.25 18.0 19.2 413 475
2*16 323*0.25 22.0 23.5 567 670
2*25 513*0.25 24.5 25.5 833 933
2*35 722*0.25 29.0 30.2 1088 1288
2*50 1026*0.25 33.0 35.0 1297 1590
2*70 1406*0.25 38.0 39.0 1675 1900
2*95 486*0.50 41.0 43.0 2205 2500
2*120 608*0.50 48.0 50.0 2660 3000
2*150 760*0.50 52.0 54.0 3350 3750
2*185 945*0.50 57.0 59.0 4400 4820
3*2.5 51*0.25 12.0 13.0 210 270
3*4 82*0.25 13.0 14.0 295 365
3*6 123*0.25 14.8 15.8 375 455
3*10 204*0.25 19.0 20.0 559 639
3*16 323*0.25 22.0 23.0 770 870
3*25 513*0.25 26.0 27.0 1239 1349
3*35 722*0.25 33.0 34.1 1520 1640
3*50 1026*0.25 36.5 38.5 1970 2100
3*70 1406*0.25 40.5 42.5 2580 2790
3*95 486*0.50 48.5 50.5 3280 3500
3*120 608*0.50 53.0 55.0 4060 4380
3*150 760*0.50 58.0 60.0 5197 5597
3*185 945*0.50 63.0 65.0 6279 6700
3*4+1*2.5 82*0.25 14.5 15.6 300 370
3*6+1*4 123*0.25 16.0 17.2 400 490
3*10+1*6 204*0.25 21.0 23.0 590 690
3*16+1*10 323*0.25 25.0 26.0 850 950
3*25+1*16 513*0.25 30.5 32.5 1255 1410
3*35+1*16 722*0.25 33.5 35.6 1585 1790
3*50+1*25 1026*0.25 40.2 42.2 2066 2280
3*70+1*35 1406*0.25 47.2 49.5 2778 3080
3*95+1*50 486*0.50 50.0 52.2 2836 3126
3*120+1*70 608*0.50 53.0 55.5 4857 5207
3*150+1*70 760*0.50 57.0 59.5 5700 6090
3*185+1*95 945*0.50 66.0 69.0 7114 7514
4*4 82*0.25 14.0 15.0 325 400
4*6<, /P> 123*0.25 17.5 18.5 421 500
4*10 204*0.25 22.0 23.0 635 720
4*16 323*0.25 24.0 25.0 8981010
4*25 513*0.25 31.0 32.0 1342 1490
4*35 722*0.25 34.0 35.0 1765 1900
具體型號有：YVF、YFF、YVFR、YFFR、YVFP、YFFP、YVFRP、YFFRP、YVFB、YFFB、YVFRB、YFFRB、YVFPR、YFFPR、YVFP2、YVFRP2、YVFPB、YFFPB、YVFBP、YFFBP、YVFBR、YFFBR、KYVF、KYFF、KYVFR、KYFFR、KYVFP、KYFFP、KYVFRP、KYFFRP、KYVFB、KYFFB、KYVFRB、KYFFRB、KYVFPR、KYFFPR、KYVFP2、KYVFRP2、KYVFPB、KYFFPB、KYVFBP、KYFFBP、KYVFBR、KYFFBR、ZR-YVF、ZR-YFF、ZR-YVFR、ZR-YFFR、ZR-YVFP、ZR-YFFP、ZR-YVFRP、ZR-YFFRP、ZR-YVFB、ZR-YFFB、ZR-YVFRB、ZR-YFFRB、ZR-YVFPR、ZR-YFFPR、ZR-YVFP2、ZR-YVFRP2、ZR-YVFPB、ZR-YFFPB、ZR-YVFBP、ZR-YFFBP、ZR-YVFBR、ZR-YFFBR、ZR-KYVF、ZR-KYFF、ZR-KYVFR、ZR-KYFFR、ZR-KYVFP、ZR-KYFFP、ZR-KYVFRP、ZR-KYFFRP、ZR-KYVFB、ZR-KYFFB、ZR-KYVFRB、ZR-KYFFRB、ZR-KYVFPR、ZR-KYFFPR、ZR-KYVFP2、ZR-KYVFRP2、ZR-KYVFPB、ZR-KYFFPB、ZR-KYVFBP、ZR-KYFFBP、ZR-KYVFBR、ZR-KYFFBR、YVFX、YFFX、YVFRX、YFFXR、YVFXP、YFFXP、YVFXRP、YFFXRP、YVFXB、YFFXB、YVFXRB、YFFXRB、YVFXPR、YFFXPR、YVFXP2、YVFXRP2、YVFXPB、YFFXPB、NH-YVF、NH-YFF、NH-YVFR、NH-YFFR、NH-YVFP、NH-YFFP、NH-YVFRP、NH-YFFRP、NH-YVFB、NH-YFFB、NH-YVFRB、NH-YFFRB、NH-YVFPR、NH-YFFPR、NH-YVFP2等丁晴軟電纜，丁晴扁電纜、丁晴移動電纜，丁晴屏蔽電纜，丁晴控制電纜。耐壓300/500V、300/300V、450/750V、0.6/1KV。
備注：阻燃型產品在型號前加“XX—"，用阻燃“ZR、ZA、ZB、ZC、ZRA、ZRB、ZRC、ZBN、ZCN、ZAN、ZN、ZRN"，低煙低鹵阻煙“ZL、ZD、"，低煙無鹵阻燃“ZW、ZDW、ZLW、ZWD、ZRD、ZRW",表示鎧裝型產品在產品的型號后下角加“—XX"，用鋼帶鎧裝“22、29"、細鋼絲鎧裝“32、132"表示。加“ia、I、ZRI、IZ”是本安，加“NH”是耐火、加(T、D）是對絞形式、屏蔽：P銅網屏蔽、P1鍍錫屏蔽、P2銅箔屏蔽、P3鋁箔屏蔽、PL鋁箔屏蔽、P22屏蔽帶鎧裝、P2/22銅箔屏蔽帶鎧裝
硅橡膠扁電纜名稱有：硅橡膠扁電纜、硅橡膠移動扁電纜、硅橡膠行車移動電纜、硅橡膠高溫扁電纜、硅橡膠扁平電力電纜、硅橡膠扁平控制電纜、阻燃硅橡膠扁平電纜、高抗撕硅橡膠扁平電力、硅橡膠屏蔽扁平電纜、防腐硅橡膠扁平電力等型號有：YGGB、YGGPB、YGGP1BYGZB、YGZRB、YGCPB、YGCRB、YGVFBR、KGGB、YGZRPB、YVFGP1BR、KGGRB、YGZPB、YGCRPB、YFGRB、KGGPB、KGGRPB、YGGRPB、YGZP1B、YGCP1B、YFGRPB、KGGP1B、KFGB、YGGRP1B、YGZRP1B、YGCRP1B、YFGPB、KFGRB、YGGB-P1、YGVFZB、YGCB-VFR、YFGP1B、KFGPB、YGGB-P、YGVFPB、
YGCB-VFRP、YFGRP1B、KFGRPB、KFGP1B、YGVFP1B、YGCBP、YF46GRB、KF46GB、YGVFRB、YGCB-HF46R、YF46GRPB、KF46GPB、YGVFRPB、YGCB-HF46RP、YF46GPB、KF46GRPB、YGVFRP1B、YGP1CB、YF46GP1B、KGVFB、YGVFB、YGPCB、HGGB、KGVFRB、YGVFCB、YGCB、HGGRB、KGVFRPB、YFGCB、YGCF4B、HGGRPB、KGVFPB、YFGCPB、KVFGB、YFGCRPB、KVFGPB、YVFB、KVFGRPB、 ZR-YGGB、ZRC-YGGPB、ZRC-YGGP1BYGZB、ZRC-YGZRB、ZRC-YGCPB、ZRC-YGCRB、ZR-YGVFBR、ZR-KGGB、ZR-YGZRPB、ZR-YVFGP1BR、ZR-KGGRB、ZR-YGZPB、ZR-YGCRPB、ZRC-YFGRB、ZRC-KGGPB、ZRC-KGGRPB、ZRC-YGGRPB、ZR-YGZP1B、ZR-YGCP1B、ZR-YFGRPB、ZR-KGGP1B、ZR-KFGB、ZRC-YGGRP1B、ZRC-YGZRP1B、ZRC-YGCRP1B、ZR-YFGPB、ZR-KFGRB、ZR-YGGB-P1、ZR-YGVFZB、ZR-YGCB-VFR、ZR-YFGP1B、ZR-KFGPB、ZR-YGGB-P、ZR-YGVFPB、ZR-YGCB-VFRP、ZR-YFGRP1B、ZR-KFGRPB、ZR-KFGP1B、ZRC-YGVFP1B、ZRC-YGCBP、ZRC-YF46GRB、ZR-KF46GB、ZR-YGVFRB、ZR-YGCB-HF46R、ZR-YF46GRPB、ZR-KF46GPB、ZR-YGVFRPB、ZRC-YGCB-HF46RP、ZRC-YF46GPB、ZRC-KF46GRPB、ZRC-YGVFRP1B、ZR-YGP1CB、ZR-YF46GP1B、ZR-KGVFB、ZR-YGVFB、ZR-YGPCB、ZRC-HGGB、ZRC-KGVFRB、ZRC-YGVFCB、ZRC-YGCB、ZRC-HGGRB、ZR-KGVFRPB、ZR-YFGCB、ZR-YGCF4B、ZR-HGGRPB、ZR-KGVFPB、ZR-YFGCPB、ZR-KVFGB、ZR-YFGCRPB、ZR-KVFGPB、ZR-YVFB、ZR-KVFGRPB、YVFB-J、 YGGB-J、YGCB-J、KGGB-J、KGGPB-J、YGCRB-G、YGGRB-G、YGCRPB-G、KGGRPB-J,等，型號后面的J、G是表示鋼絲加強芯，如需加強型在型號后面加 J、G表示即可。如需要阻燃型號的在型號前面加ZR、ZRC、 ZRB、ZRA表示即可。
五、型號名稱及含義：
絕緣或護套材料：
G —— 硅橡膠絕緣或護套
F ——聚全氟乙丙烯絕緣
V —— 丁硅聚氯乙烯護套
阻燃性能分：
ZRA、ZA — A類阻燃
ZRB、ZB — B類阻燃
ZRC、ZC — C類阻燃
加強芯：
G、J—— 鋼絲加強芯
B —— 系列代號扁平
R —— 多根絞合導體
P —— 編織屏蔽
P1—— 鍍錫銅線編織屏蔽
基本電纜規格及結構參數
線芯*標稱截面（mm2） 導體結構
（根數*直徑）
mm 電纜***大外徑（mm）
