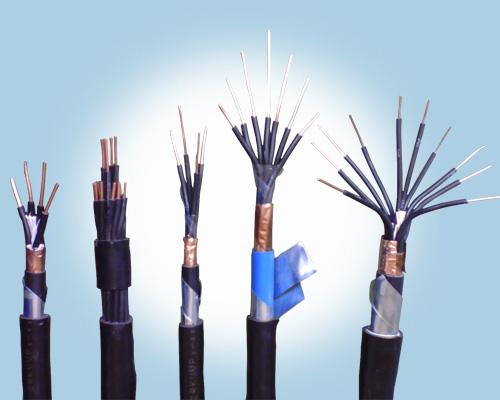

產品描述
一：產品特點及用途
適用于交流額定電壓450/750及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能******，廣泛用于計算機測控裝置。
二：產品執行標準
Q/HHTZH008
阻燃特性試驗執行GB12666.5-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV
2． ***高工作溫度不超過70℃。
3． 電纜安裝敷設溫度應不低于0℃。
4． 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的10倍
銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
四：基本型號及名稱
1．儀表用控制電纜
KJYVP | 聚乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制電纜 |
KJYVPR | 聚乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜 |
KJYVP2 | 聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜 |
KJYVP2R | 聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜 |
KJYVP3 | 聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜 |
KJYVPR | 聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜 |
KJYVP | 聚氯乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制電纜 |
KJYVPR | 聚氯乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜 |
KJYVP2 | 聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜 |
KJYVP2R | 聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜 |
KJYVP3 | 聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜 |
KJYVPR | 聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜 |
阻燃型電纜在型號前加ZR。 | |
2 數字巡回檢測裝置用屏蔽電纜
KJCP | |
KJCPR |
五：代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | KJ | 儀表用控制電纜(數字巡回控制電纜) |
絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
Y | 聚乙烯 | |
護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
23 | 鋼帶鎧裝聚乙烯護套 | |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
33 | 鋼絲鎧裝聚乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：主要技術指標
1． 成品電纜導體直流電阻(Ω/km.20℃)參照附錄表3。
2．20℃時絕緣電阻不小于5000MΩ/KM，成品電纜經受交流50HZ2.0KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
參照塑料絕緣屏蔽控制電纜及相同結構計算機控制電纜。
